| Animaciones en formato flash |
|
|
Trazas de la recta oblicua (H,V,W)  |
|
|
|
|
|
|
|
|

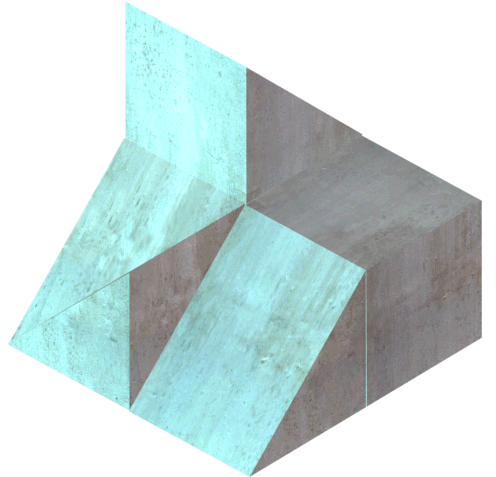

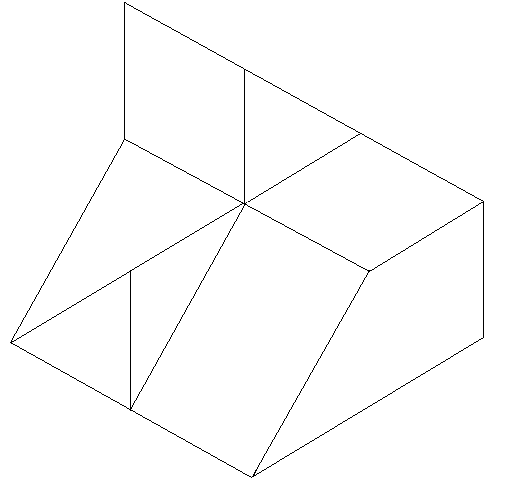

Perspectiva axonométrica |
|
| Estas animaciones se han creado utilizando 3dStudio Max y Macromedia Flash MX. Para poder observar detenidamente los objetos desde todos los ángulos utiliza los botones de desplazamiento de la película. |
||

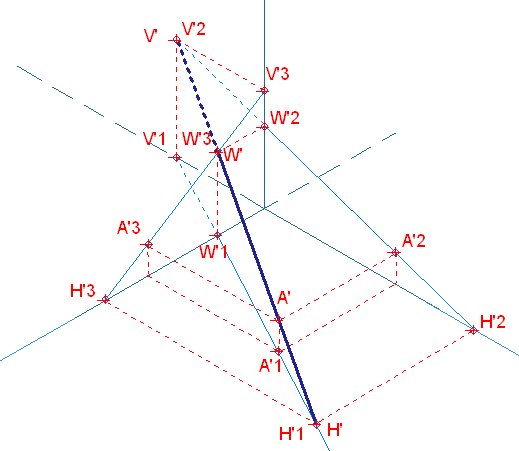

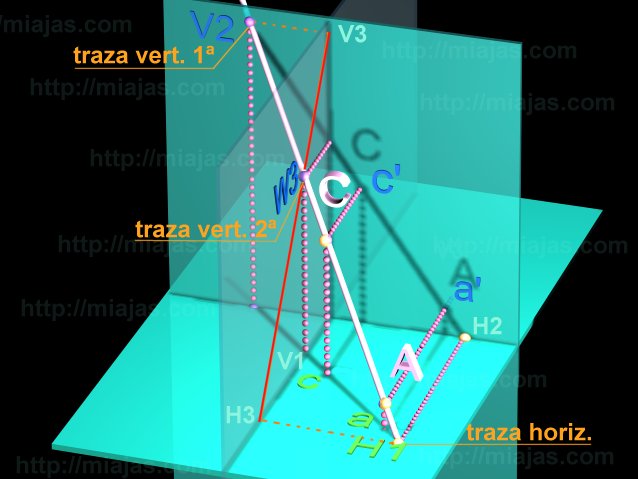

La representación de la recta en axonometría incluye su perspectiva y las tres proyecciones sobre los planos XY(horizontal) ZX(primer vertical) y ZY (segundo vertical).
Las intersecciones de la proyección horizontal con el eje Y y el eje X coincide con V1 y W1 (proyecciones horizontales de las trazas verticales) . La intersección de la proyección vertical primera con los ejes X y Z coinciden con las proyecciones H2 y W2. La intersección de la proyección vertical segunda con los ejes Y y Z coincide con las proyecciones H3 y V3.
En esta presentación flash pueden verse los octantes que atraviesa la recta.
|
||

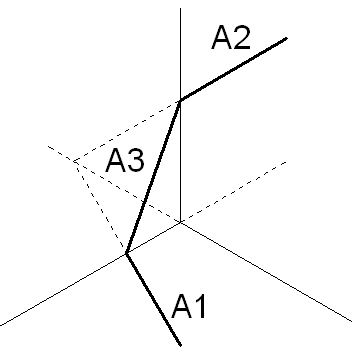

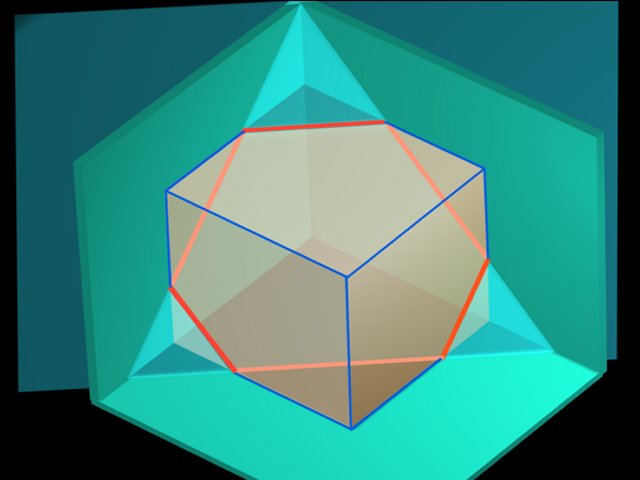

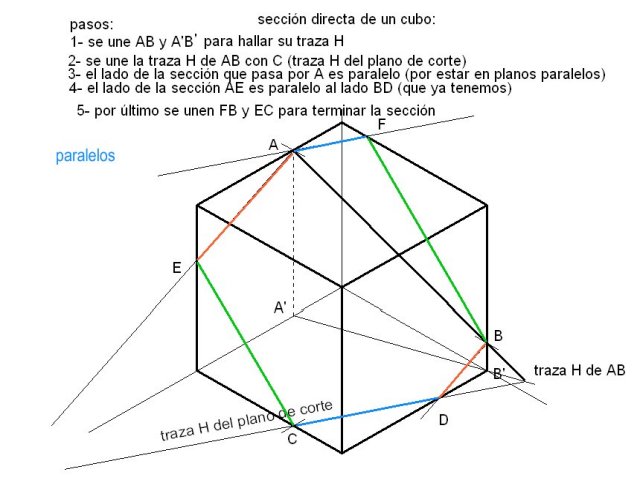

Representación de planos en
Axonometría: Las trazas A1, A2 y A3 de un plano oblicuo convergen en los
ejes.

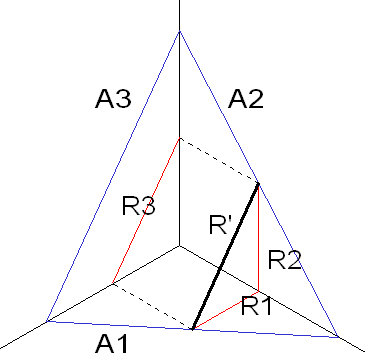

Recta contenida en un plano
oblicuo:
Las trazas vertical y horizontal están contenidas en las trazas del plano.
