PLANOS DEL DIÉDRICO

(alfabeto del plano)

NOMBRE



CARAC



TRAZAS

Rectas q

contiene

DIBUJO

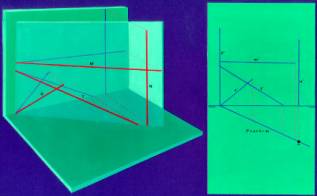

PLANO PROYECTANTE HORIZONTAL













  al H  / al V







Traza V a la L.T











Traza H / a la

          L.T



Horizontal



Vertical



Oblicua



Recta que corta a la L.T












PLANO PROYECTANTE VERTICAL













  al V  / al H







Traza V / a la L.T











Traza H a   la L.T



De punta,



Oblicua,



Frontal



Recta que corta a L.T

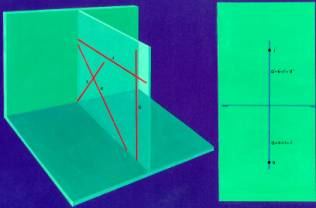

PLANO DE PERFIL













  al V  al H







Traza V a la L.T







Traza H a   la L.T



Vertical



 De perfil



 De punta



Recta que corta a L.T

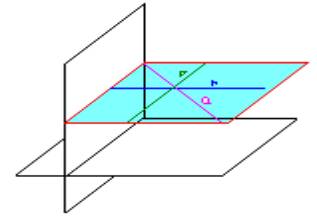

PLANO HORIZONTAL















 = al H  al V







Traza V = a la L.T













Traza H está en el



De punta







Horizontal







Paralela a la L.T

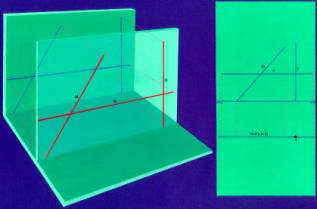

PLANO FRONTAL















 = al V  al H







Traza V está en el









Traza H = a la L.T





Frontal





Paralela





Vertical

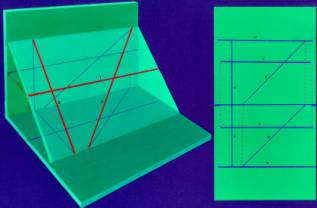

PLANO PARALELO A LA LINEA DE TIERRA















 / al V /  al H







Traza V = a la L.T









Traza H = a  la L.T







Paralela





De perfil





 Oblicua

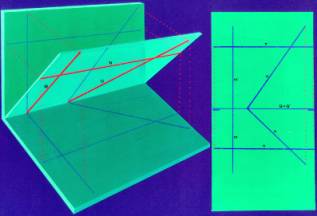

PLANO QUE CONTIENE A LA LINEA DE TIERRA















Corta a la L.T



Traza V en la L.T









Traza H en la L.T





De perfil





Paralela





Recta que corta a l.t

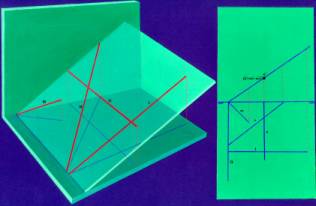

PLANO OBLICUO













/ al H / al V



Traza V / a la L.T









Traza H / a la L.T



Oblicua

de perfil



horizontal



 frontal



R. que corta a L.T

Defplan2.tif (1308428 bytes)

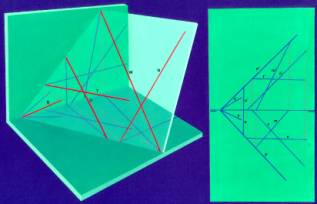

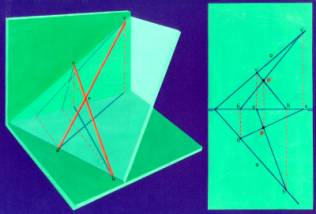

PLANO CUALQUIERA DEFINIDO POR DOS RECTAS CUALQUIERAS QUE SE CORTAN







El plano resultante puede tener las características de cualquier plano expuesto





El plano resultante puede tener las trazas de cualquier plano expuesto





Las rectas que contenga dependerá del plano resultante

Defplano.tif (1296748 bytes)
