Sistema acotado: REPRESENTACIÓN DE PUNTOS,RECTAS Y PLANOS

•  En este sistema los puntos se representan mediante su proyección sobre el plano de referencia (plano de comparación) junto al valor de su cota.

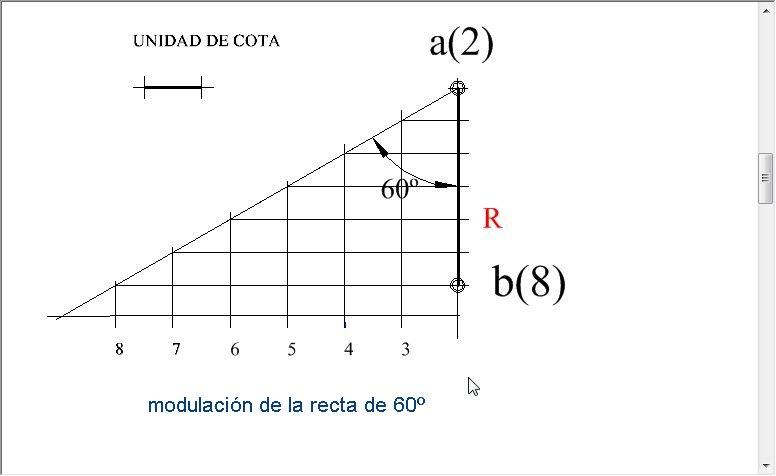

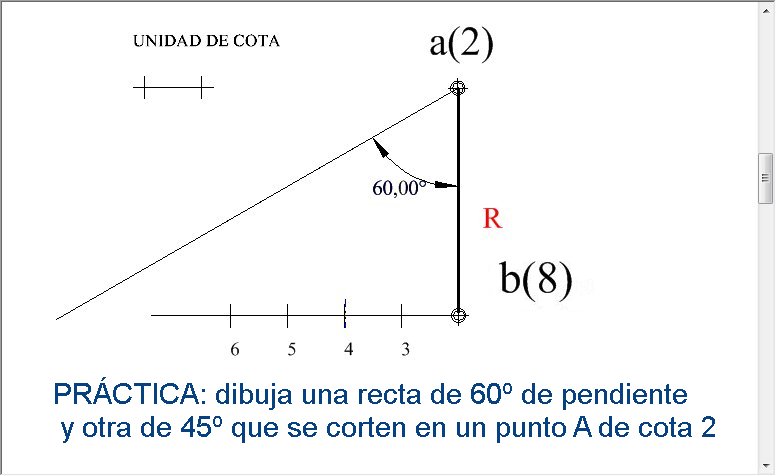

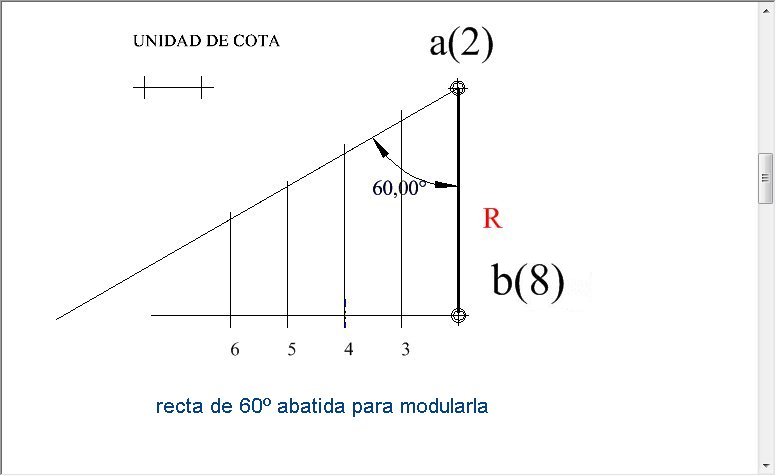

   Las rectas se representan por el valor de su módulo (módulo=proyección de dos puntos de cota consecutiva) y los planos mediante su traza (recta de cota 0) y su recta de máxima pendiente.

•  RECTA-ACOTADO.swf

•  PLANO-ACOTADO.swf

•  RECTA-PLANO.swf

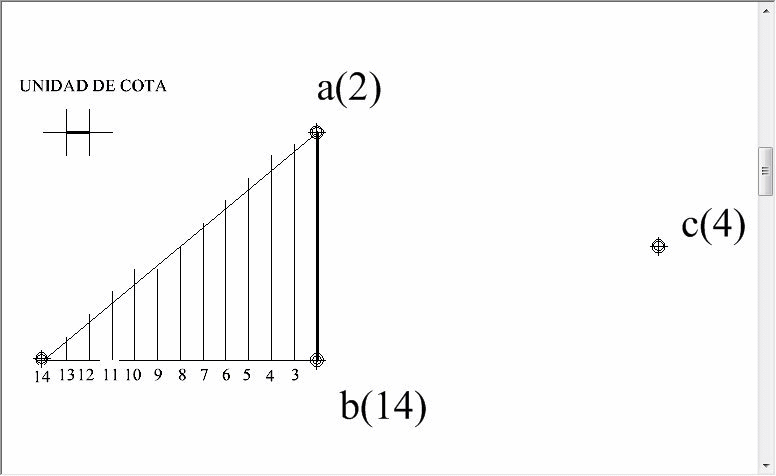

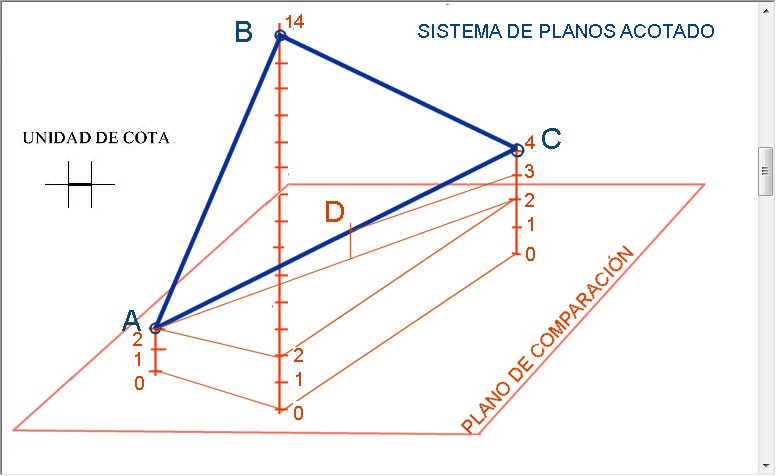

• Representación de un triángulo definido por los puntos A(2), B(14) y C(4)

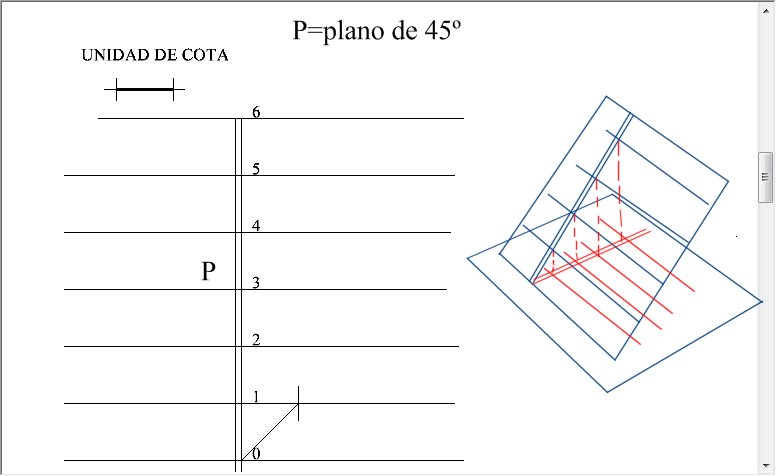

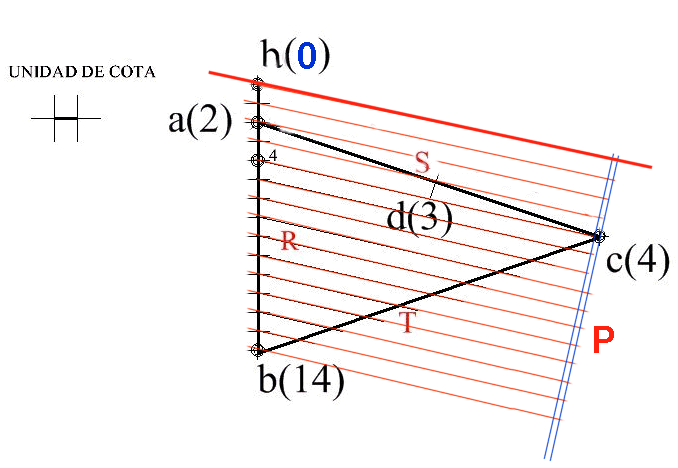

• Plano P definido por las tres rectas. El plano en sistema acotado se representa por sus horizontales consecutivas (puntos con igual cota) y una recta de máxima pendiente del plano (perpendicular a  las horizontales)

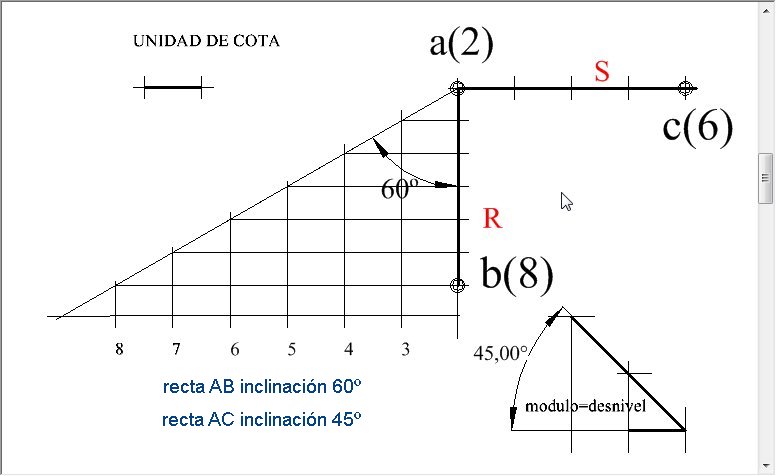

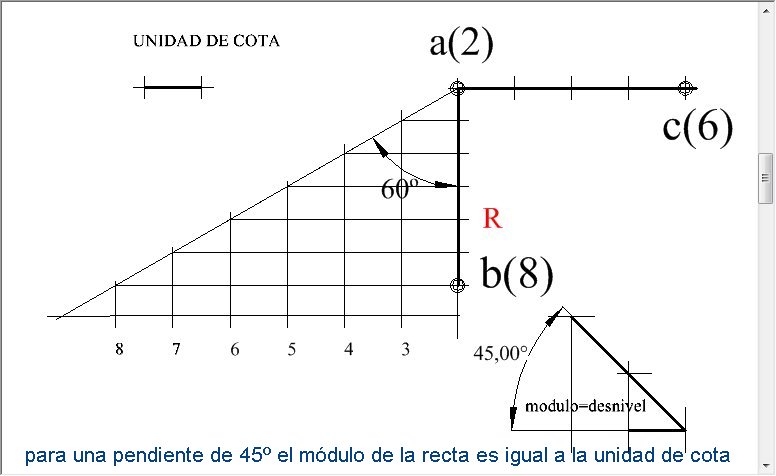

• Recta de 45º

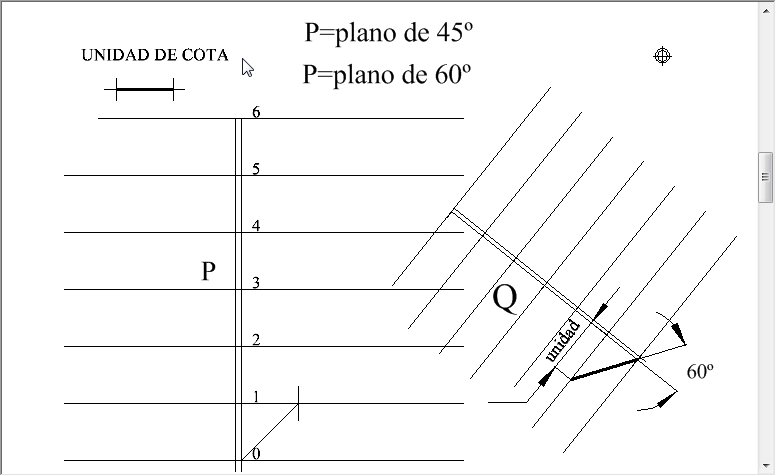

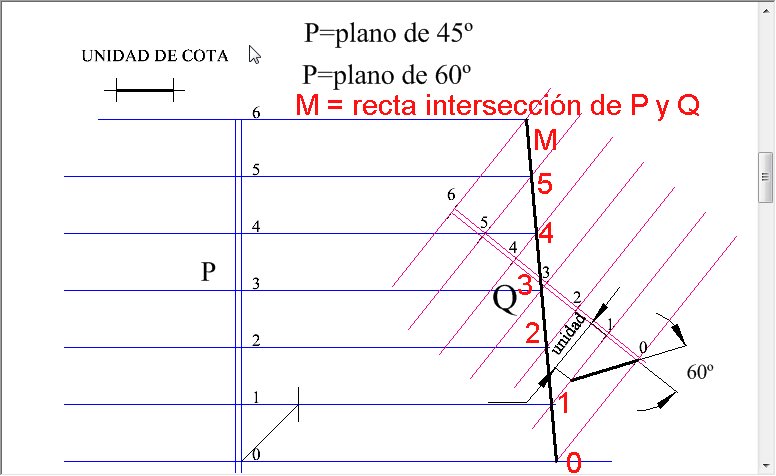

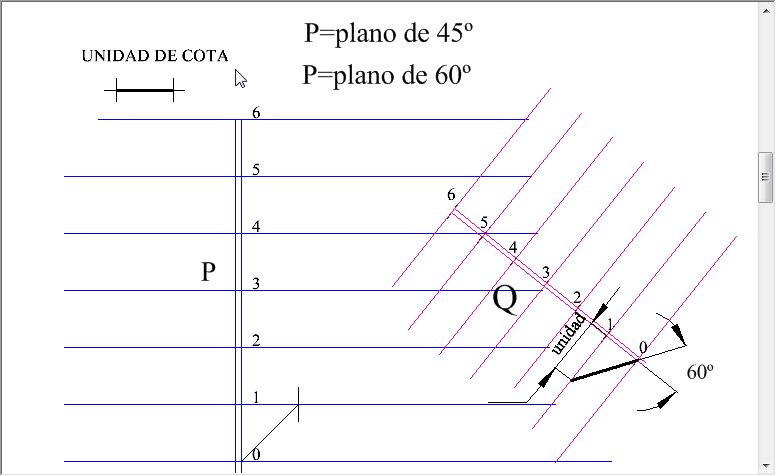

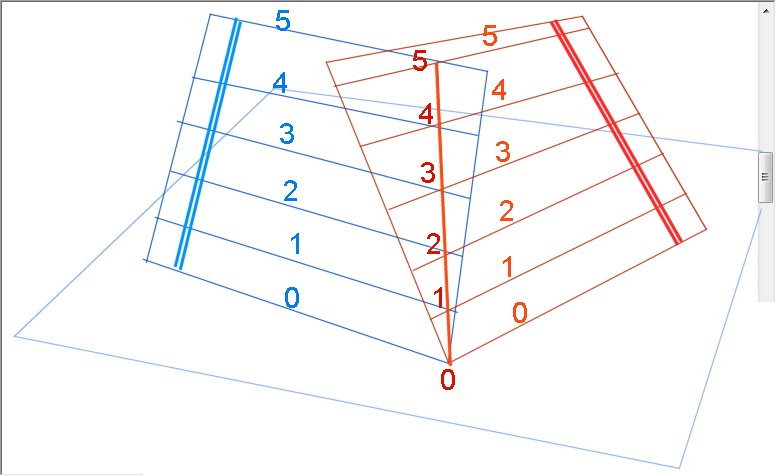

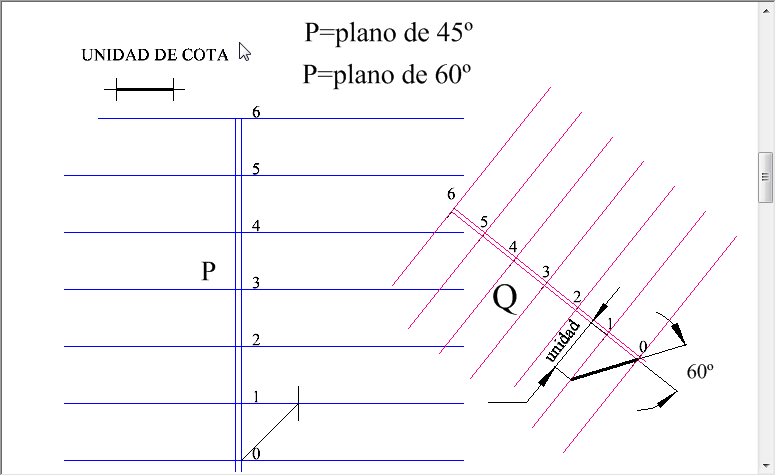

• EJERCICIO: DIBUJA UN PLANO DE 45º Y OTRO DE 60º Y HALLA LA RECTA INTERSECCIÓN DE AMBOS.

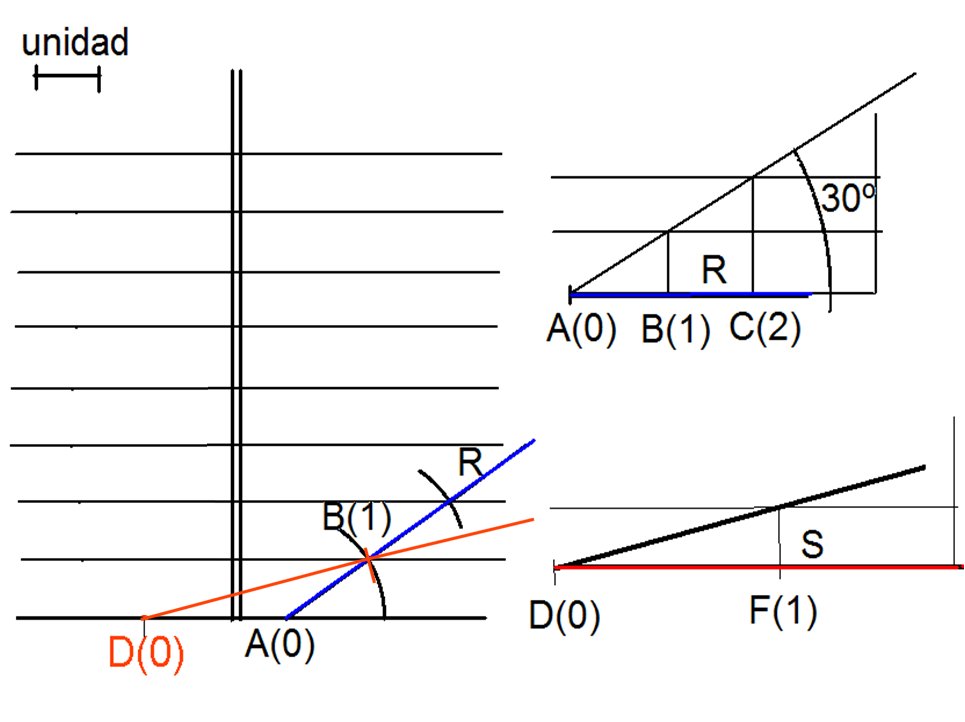

• EJERCICIO: DIBUJA UNA RECTA R DE 30º Y OTRA S DE 15º CONTENIDAS EN UN PLANO DE 45º

(c)T. Mendoza 2014

En las intersecciones de recta y plano se utilizan igualmente planos auxiliares (proyectantes) pero la representación es más rápida.
