       Representación tridimensional
Estas animaciones se han creado utilizando 3dStudio Max y Macromedia Flash MX.

Para poder observar detenidamente los objetos desde todos los ángulos utiliza los botones de desplazamiento de la película.
  Animaciones en formato flash

Cambios, giros y abatimientos

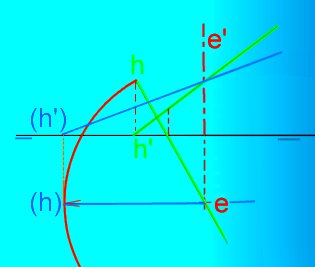

Para convertir una recta oblicua en frontal, mediante giro, se hace pasar el eje de giro por un punto de la recta (que permanece inmóvil) y se gira otro punto de ella.

Para convertir una recta oblicua en horizontal, mediante giro, se hace pasar el eje de giro por un punto de la recta (que permanece inmóvil) y se gira otro punto de ella.

Para convertir una recta horizontal en recta de punta, mediante giro con eje exterior, el radio de giro es la distancia entre el eje y la recta (a la que se mantiene perpendicular)

Hay dos formas de convertir un plano oblicuo en Proyectante Vertical:
- mediante un giro con eje vertical (se gira la traza H y una horizontal)

- mediante un cambio de plano V (la nueva línea de tierra queda perpendicular a la traza H del plano que se cambia)



Giro de un plano oblicuo a proyectante vertical

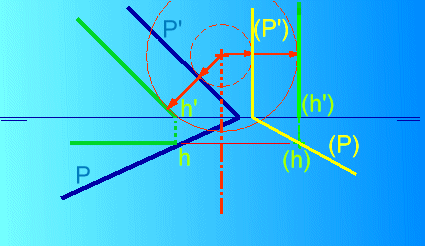

 Para convertir un plano oblicuo en proyectante horizontal se utiliza un eje de punta. Se gira la proyección vertical de una frontal del plano, así como la traza P' del plano, hasta que queden perpendiculares a l.t.


Giro de un plano oblicuo a proyectante horizontal






Cambio de plano Vertical de proyección




ABATIMIENTO DE UN PLANO OBLICUO

El ángulo formado por dos rectas que se cortan puede verse en verdadera magnitud abatiendo el plano que definen:
- Eje de abatimiento:
traza H
- Punto abatido:
A (intersección)

Ejemplo: abatimiento de una horizontal de plano

ABATIMIENTO DE UN PLANO PROYECTANTE

El ángulo formado por dos rectas que se cortan puede verse en verdadera magnitud abatiendo el plano que definen:
- Eje de abatimiento:
traza H
- Punto abatido:
A (intersección)

Ejemplo: sección y abatimiento de una pirámide





Abatimiento del plano definido por dos rectas


    Procedimiento para convertir una recta Oblicua en Horizontal,
   por cambio de Plano H:

  - La nueva línea de tierra se coloca paralela a la proyección que no cambia (vertical) de la recta.

   - Se mantienen los alejamientos de los puntos

 Ejemplo: recta oblicua a horizontal

Cambio de recta oblicua a horizontal


   Procedimiento para convertir una recta Oblicua en Frontal,
   por cambio de Plano V:

  - La nueva línea de tierra se coloca paralela a la proyección que no cambia (horizontal) de la recta.

   - Se mantienen las cotas de los puntos



 Ejemplo: recta oblicua a frontal

Cambio de recta oblicua a frontal
