Regleta con 6 tomas de 220 V controlada por PC

Detalle del conector DB25

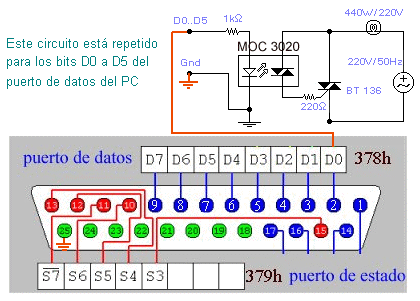

Cada salida de la regleta suministra
220 V / 2 A y está aislada mediante un opto-triac del sistema de control.
Se utilizan los 6 bits de menor peso del
puerto paralelo. Pueden activarse por
tanto hasta 6 dispositivos desde cualquier
programa que acceda al puerto de impresora
en QBasic: OUT 888 , X
para X = 5
se activan D2 y D0 000101
para X = 15
se activan D0,D1,D2 y D3 001111

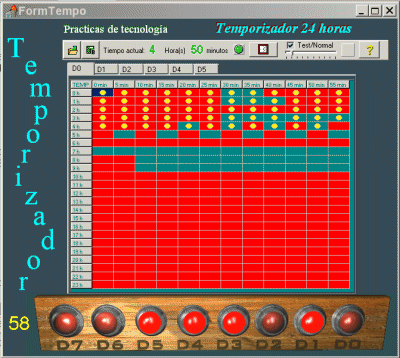

Este programa realizado en Delphi 2.0 permite controlar los 6 bits individualmente y temporizarlos desde 1 fracción se segundo hasta 5 minutos.
Para descargarlo pulsa aquí

Control de seis interruptores para corriente alterna.

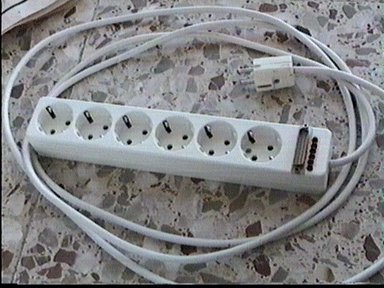

los 6 circuitos se han incluido en una regleta comercial de 6 tomas, procurando un buen aislamiento de los contactos con la tensión de red.

Recuerda que es peligroso manipular circuitos conectados a la red (!!)

Este dispositivo está diseñado como parte de un sistema de control de luces controlado por un pic 16F84.



La regleta se conecta al PC mediante un cable paralelo y queda totalmente aislada de éste mediante los opto-triacs. Sin embargo es necesario asegurarse del perfecto aislamiento de las conexiónes de red. No me hago responsable de una incorrecta construcción o manipulación.


Con el botón de eco se reproduce la señal que llega al micro con un segundo de retraso.

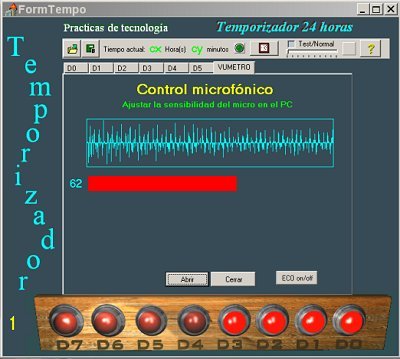

Otra opción del programa temporizador es utilizar la regleta como un vúmetro.
Ajustando el volumen del micro podemos utilizar las bombillas conectadas a las seis salidas para mostrar el nivel de audio en el ambiente.
