La prueba se compone de dos opciones "A" y "B" cada una de las cuales consta de cinco cuestiones, que, a su vez, comprenden varios apartados. Sólo se podrá contestar una de las dos opciones, desarrollando íntegramente su contenido.

PUNTUACIÓN:

Cada cuestión se calificará con una puntuación máxima de 2 puntos. Los apartados de cada cuestión se puntuarán con el valor que se indica en los enunciados. Puntuación global máxima: 10 puntos.

INSTRUCCIONES:

Sólo se podrá contestar una de las dos opciones, desarrollando íntegramente su contenido.

Corrosión de materiales cerámicos y plásticos:

a) Explique el efecto que producen los fenómenos atmosféricos sobre los materiales cerámicos. (0,5 puntos).

b) ¿Cómo afecta el agua a los materiales porosos y a los plásticos? (0,5 puntos).

c) ¿Cómo se previene la corrosión? (0,5 puntos).

d) ¿Qué son los polímeros? (0,5 puntos).

Cuestión nº 2 (2 puntos)

Motores eléctricos.

a) Describa el ESTÁTOR y el ROTOR de una máquina eléctrica (0,5 puntos).

b) Clasifique las máquinas eléctricas que conozca (0,5 puntos).

c) Diferencia entre motores síncronos y motores asíncronos (0,5 puntos).

d) ¿Qué es un motor en "jaula de ardilla"? (0,5 puntos).

Cuestión nº 3 (2 puntos)

Automatización neumática.

a) Enuncie las ventajas de la automatización sobre la industria actual (0,5 puntos).

b) Dibuje un diagrama de bloques genérico de un sistema automatizado y comente las funciones de cada uno de estos bloques (1,5 puntos).

Cuestión nº 4 (2 puntos)

Motores de combustión.

a) Obtenga el rendimiento efectivo de un motor que consume durante 1 hora 182 Kg de combustible para motores Diesel, cuyo poder calorífico inferior es de 42.500 Kj/Kg, siendo la potencia de 880 kW (1 punto).

b) Halle el consumo efectivo específico de combustible en un motor, si el rendimiento efectivo de éste es del 40% y el poder calorífico inferior del combustible es de 42.000 KJ/Kg. (1punto).

Cuestión nº 5 (2 Puntos)

Circuitos secuenciales.

Dibuje y explique el esquema básico de:

a) Un contador digital síncrono con biestables (1 punto).

b) Un microprocesador genérico (1 punto).

Uno de los tratamientos a los que se someten los aceros es el temple:

a) Defina este tratamiento. (0,8 puntos).

b) Factores que influyen en el temple. (0,6 puntos).

c) Diferencias entre el temple y el recocido. (0,6 puntos)

Cuestión nº 2 (2 puntos)

Un almacén frigorífico tiene una temperatura de trabajo de -5º C y una temperatura exterior de 35º C con una superficie de transmisión de calor de 150 m² con un coeficiente global de transmisión de calor K = 0,18 Kcal/h.m²ºC obtenido de los coeficientes globales de transmisión de calor por convección y radiación.

La potencia suministrada a la instalación es de 35.000 frigorías/hora que corresponde al 97% de la potencia eléctrica consumida a un precio de 17 pts. el Kw.h

a) El coste energético diario en pts. del funcionamiento de la instalación. (0,8 puntos).

b) Las pérdidas de calor en la instalación. (0,6 puntos).

c) El rendimiento de la instalación. (0,6 puntos).

Cuestión 3 (2 puntos)

Una farola de alumbrado público se activa automáticamente encendiéndose la lámpara al anochecer y apagándose al amanecer.

Se pide:

a) Decir si el sistema de control es de lazo cerrado o abierto y porqué. (1 punto).

b) Realizar el esquema de un sistema simple que realice esta tarea. (1 punto)

Cuestión 4 (2 puntos)

Contestar a las siguientes preguntas:

a) Sistemas neumáticos. (0,5 puntos).

b) Sistemas hidráulicos. (0,5 puntos).

c) Sistemas electroneumáticos. (0,5 puntos).

d) Ventajas de los sistemas electroneumáticos. (0,5 puntos).

Cuestión 5 (2 puntos)

Contestar a las siguientes preguntas:

a) Tabla de verdad y símbolo de un biestable RS, JK, T y D. (0,6 puntos).

b) Obtener un biestable tipo T a partir de un D. (0,7 puntos).

c) Obtener un biestable tipo D a partir de un T. (0,7 puntos).

La prueba se compone de dos opciones "A" y "B" cada una de las cuales consta de cinco cuestiones, que, a su vez, comprenden varios apartados. Sólo se podrá contestar una de las dos opciones, desarrollando íntegramente su contenido.

PUNTUACIÓN:

Cada cuestión se calificará con una puntuación máxima de 2 puntos. Los apartados de cada cuestión se puntuarán con el valor que se indica en los enunciados. Puntuación global máxima: 10 puntos.

INSTRUCCIONES:

Sólo se podrá contestar una de las dos opciones, desarrollando íntegramente su contenido.

Contestar las siguientes preguntas:

a) Dibujar la parte del diagrama Fe-C que corresponde sólo a los aceros. Distinguir las transformaciones que ocurren en función del porcentaje de carbono. (1 punto).

b) Explicar el proceso de solidificación de dos aleaciones cuando el porcentaje de carbono es inferior o mayor del 0,88%. (1 punto).

Cuestión nº 2 (2 puntos)

El sistema de apertura-cierre de la puerta de un garaje se acciona con un motor de corriente continua de 220V y un engranaje reductor de relación 50:1 al que va acoplado una cadena. El diámetro del engranaje de la cadena es de 0,12 m. La puerta tiene una masa de 50 Kg. y es elevada con una velocidad de 0,2 m.s^-1. El motor absorbe 20A. Las pérdidas en el engranaje son del 5% y 50 vatios en el resto del sistema.

Calcular:

a) Velocidad de giro del motor. (1 punto).

b) Potencia útil del motor. Rendimiento en %. (1 punto)

Cuestión nº 3 (2 puntos)

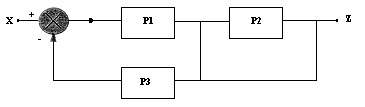

Simplificar los siguientes diagramas de bloques y calcular:

a) La función de transferencia Z/X. (1 punto)

b) La función de transferencia Z/X. (1 punto)



Cuestión nº 4 (2 puntos)

Un fluido de densidad 0,61 g.cm^-3 circula en régimen permanente por una tubería desde el punto A hasta el punto B. En el punto A la tubería tiene una sección de 8 cm de diámetro. El fluido en el punto A tiene una presión de 4 atm (atm = 1 atmósfera física) y una velocidad de 3 m.s^-1. El fluido en el punto B tiene una presión de 2 atm. Considerar 1atm = 1 Kp.cm^-2.

Calcular:

a) La velocidad del fluido en el punto B. (1 punto)

b) El gasto en litros/horas en el punto B. (1 punto)

Cuestión nº 5 (2 Puntos)

Contestar a las siguientes preguntas:

a) Dibujar el diagrama de bloques de un autómata programable. (1 punto).

b) Diferencias entre memorias RAM, ROM y EPROM. Aplicaciones. (1 punto).

Contestar a las siguientes preguntas:

a) Propiedades del aluminio, magnesio y titanio. Aplicaciones (1,4 puntos)

b) Diferencias entre el enlace covalente y el metálico. (0,6 puntos)

Cuestión nº 2 (2 puntos)

El sistema de calefacción de una casa de campo utiliza colectores de 9 m² y recibe radiación solar con una potencia incidente de 500 W.m^-2. El 30% de la energía recibida en los paneles solares se pierde por transferencia al exterior. El resto se utiliza para calentar agua desde 15ºC hasta 66ºC. En el interior del colector las pérdidas son despreciables. Calor específico del agua: 4,18 J.Kg^-1ºC^-1.

Calcular:

a) Los litros de agua caliente por minuto si el sistema funciona en régimen estacionario. (1 punto)

b) Cuantos m² de paneles solares son necesarios para calentar 300 litros de agua a 15ºC hasta 66ºC en 25 minutos. (1 punto)

Cuestión 3 (2 puntos)

Contestar a las siguientes preguntas:

a) Diferencias entre un transductor y un actuador. (0,6 puntos)

b) Describir un transductor tipo encoder. (0,7 puntos)

c) Describir un termopar. Aplicaciones (0,7 puntos)

Cuestión 4 (2 puntos)

Contestar a las siguientes preguntas:

a) Describir el funcionamiento de un compresor de émbolo. (1 punto)

b) Ecuación de continuidad de un fluido: formulación matemática y concepto físico. (1 punto).

Cuestión 5 (2 puntos)

Un circuito combinacional posee tres entradas E₁, E₂ y E₃ y una salida S₁. El circuito responderá con un "1" lógico a la salida cuando las entradas E₁ y E₃ sean "1" o cuando las entradas E₂ y E₃ valgan "0"

Se pide:

a) Ecuación lógica de la función de salida. Simplificar por Karnaugh. (1 punto)

b) Dibujar el circuito lógico de la función S₁. (1 punto)
