Introducción a TurboCadDibujo Técnico/ Tecnología |
||
|
Apuntes del Seminario de
Tecnología e Informática. |
||
HERRAMIENTAS BÁSICAS ( II ) |
||
|
Arranca el programa en: Inicio/Programas/IMSI TurboCAD | |
|
|
|
|
EJEMPLOS DE AJUSTES AUTOMÁTICOS. |
||
CIRCUNFERENCIA INSCRITA EN UN TRIÁNGULO EQUILÁTERO |
||
 |

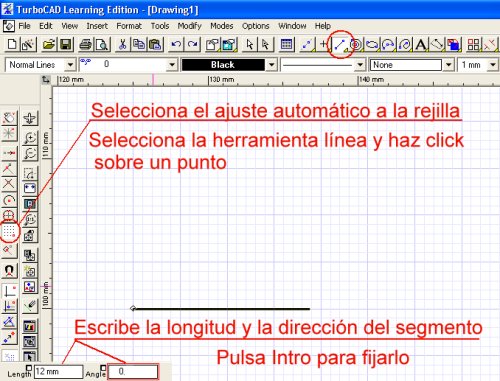

Para dibujar un triángulo equilátero utilizando la barra de edición sigue estos pasos. | |
 |

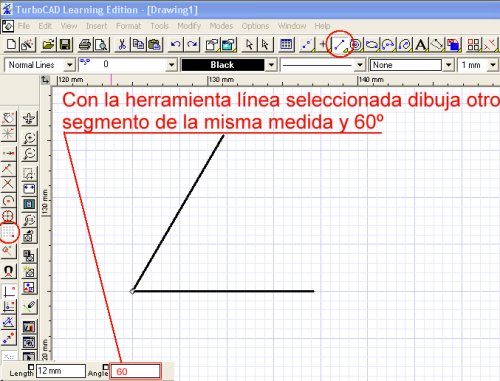

Pulsa la tecla Intro para fijar las medidas y el ángulo del segmento. | |
 |

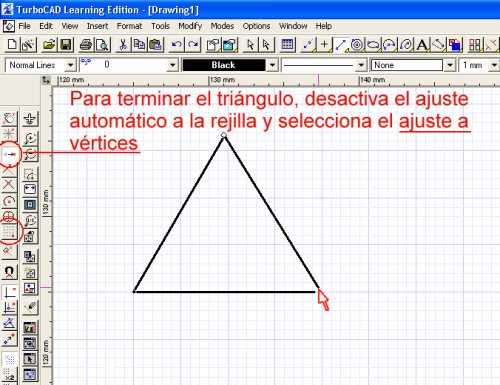

Los extremos de los dos segmentos no coinciden con la rejilla, por eso utilizamos otro ajuste automático: el ajuste a vértices (Vertex). | |
 |

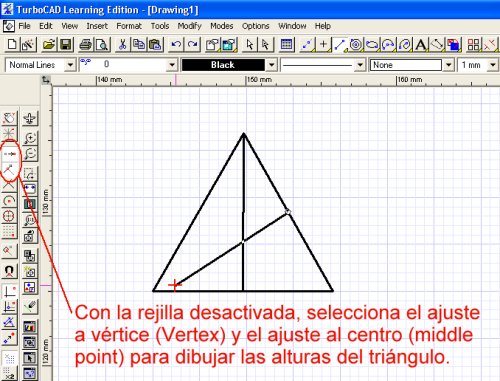

Otro botón de ajuste importante es el ajuste automático al centro del objeto (middle point). Permite encontrar el centro de un segmento sólo con seleccionarlo. | |
 |

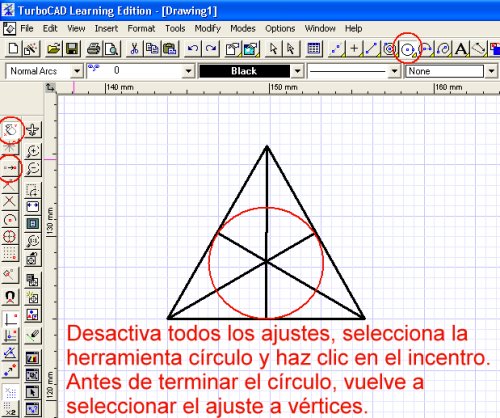

Para desactivar todos los ajustes puedes usar
el botón No Snap o pulsar nuevamente sobre ellos.
Puedes usar el zoom para seleccionar con más precisión el centro del círculo. |
|
