Introducción a TurboCad

Dibujo Técnico/ Tecnología


Apuntes del Seminario de Dibujo, Tecnología e Informática.
 Tomás Mendoza (curso 2004/05)

ACOTACIONES



 Arranca el programa en: Inicio/Programas/IMSI TurboCAD








  Normalización y cotas

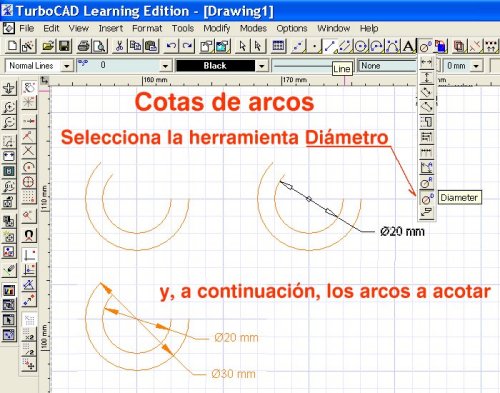

Esta es la opción de COTAS de la barra de herramientas. Dispone de distintas posibilidades según el tipo de acotación que queramos realizar: cotas en serie, paralelo, de arcos,etc.

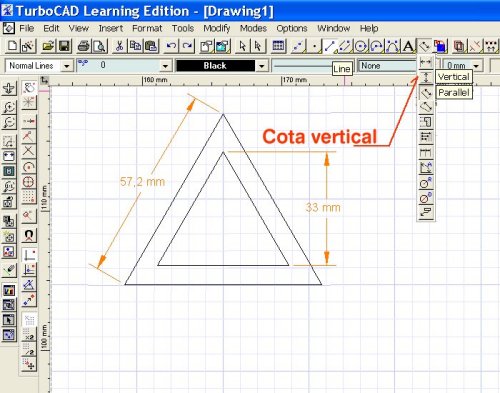

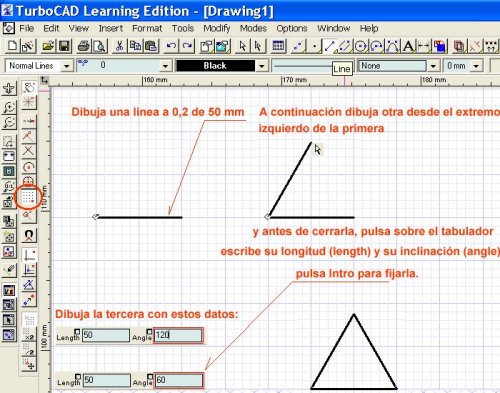

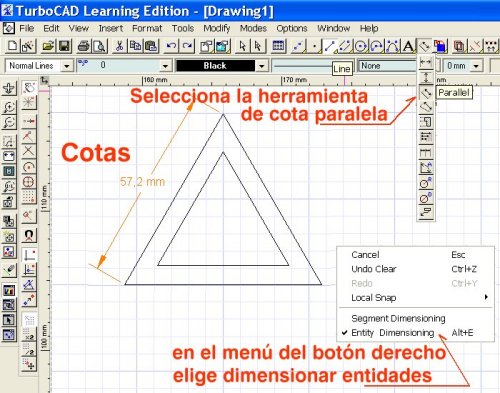

Dibuja un triángulo con la herramienta Línea/Poligonos y realiza las cotas que ves en la imagen.

Guarda el ejercicio con el nombre: cotas de un triangulo

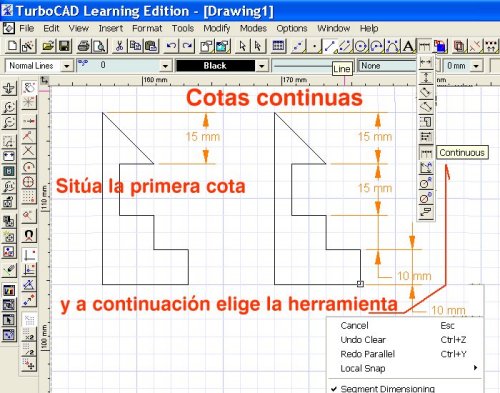

En este ejemplo puedes ver cómo realizar cotas en línea (cotas continuas)

Dibuja una figura parecida a la de la imágen y pon las cotas correspondientes.
