TANGENCIAS A CÓNICAS |
||
|
Arranca el programa en: Inicio/Programas/IMSI TurboCAD | |
|
|
|
EJEMPLOS DE TANGENCIAS. |
||
TANGENTES A UNA ELIPSE |
||

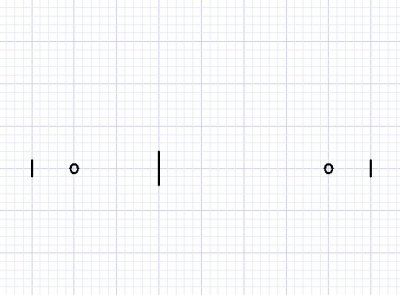

En un documento nuevo dibuja los elementos que definen una elipse: focos y diámetro mayor. Divide el diámetro mayor en dos partes distintas para obtener dos radios vectores. | ||

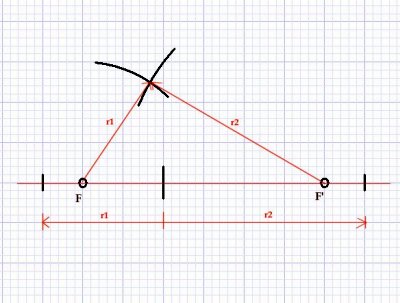

La suma de distancias de cada punto de la elipse a los focos (radios vectores) es igual al diámetro mayor. | ||

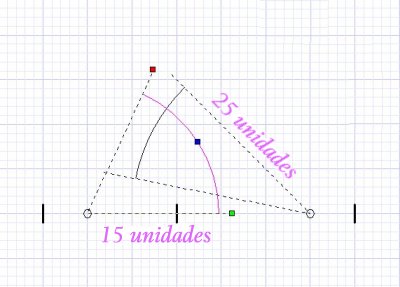

Para obtener un punto de la elipse traza dos arcos que se corten, de igual medida que los dos radios vectores, para obtener un punto de la elipse. | ||
Inserta una elipse utilizando como referencia el punto hallado anteriormente. | ||

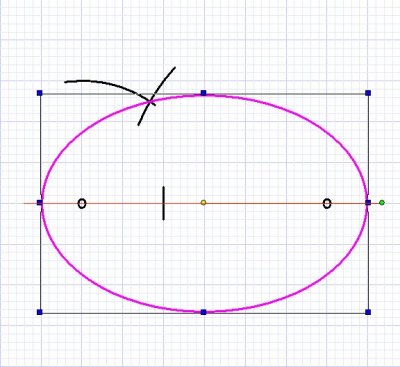

Esta es la elipse obtenida | ||

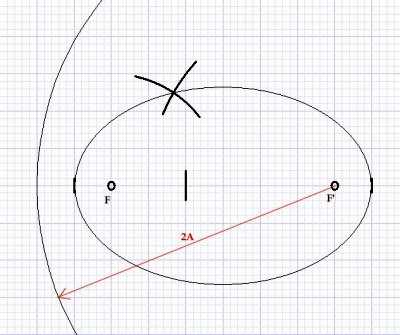

Para obtener una tangente dibujamos un arco con centro en el foco F' y radio igual al diámetro mayor (40 unidades) que representa la circunferencia focal. | ||

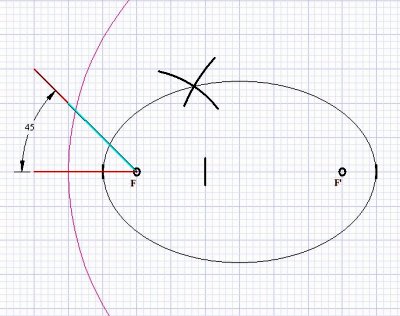

Una recta de 45 grados desde el foco F cortará a la circunferencia focal F' definiendo el simétrico del foco F con respecto a la tangente. | ||

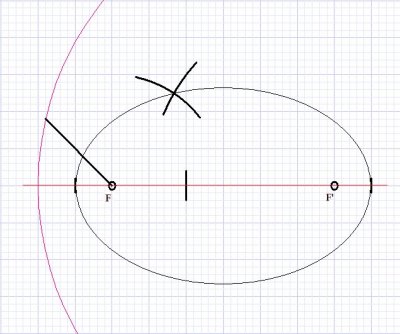

La mediatriz del foco y su simétrico, en la otra focal, es la tangente buscada. | ||
El simétrico del foco F se une con el foco F' para obtener el punto de tangencia. | ||
