MEMORIA DESCRIPTIVA
El castillo se realizará sobre una elevación montañosa del terreno.
A una escala de 1:300 cm. Se elaborará en mayor parte en madera de contrachapado, excepto
la elevación o base que se elaborará con aglomerado para mayor resistencia. El
aglomerado tendrá un grosor de 10 mm. y el contrachapado de 3 mm.
Existirán dos torres de base cuadrada (prisma
rectangular) y cinco de base circular
(cilindros).

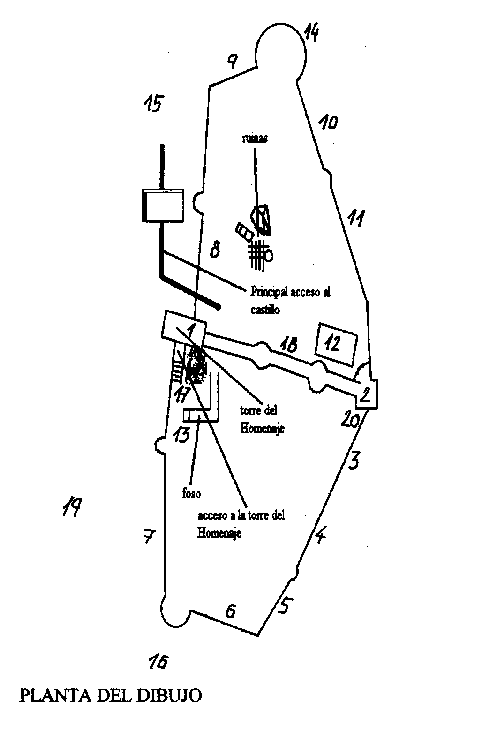

Las murallas y paredes exteriores tendrán
almenas en la parte superior. Las murallas rodearán el castillo por el sur, este y oeste.
Las torres de planta cuadrada (incluyendo la torre del Homenaje) se unirán mediante un
muro interior con arcos de medio punto o romanos. Las torres de base cuadrada tendrán
unas dimensiones de 18.6x18.6x20 mm. y las circulares de 11.6x11.6x6.6 mm. y de 11.6x28.3
x6.6 mm.
En el interior habrá una escalera y una rampa para acceder al
castillo. Cada una al lado de una de las torres de base cuadrada.
La base de aglomerado que soportará el castillo será recubierto por
una mezcla de "papel colado": 2/3 de cola y 1/3 de papel, que hará de montaña
una vez coloreado. Los focos se conectarán mediante un circuito en paralelo con
interruptor, hilo conductor,pilas de petaca, fusible y bombillas pequeñas de 1.5 v.
Cuando se abra el interruptor la corriente no circulará y las
bombillas no encenderán; cuando se cierre, las bombillas iluminarán el castillo. Debajo
del castillo, es decir, en el interior de la montaña, el circuito de alumbrado.

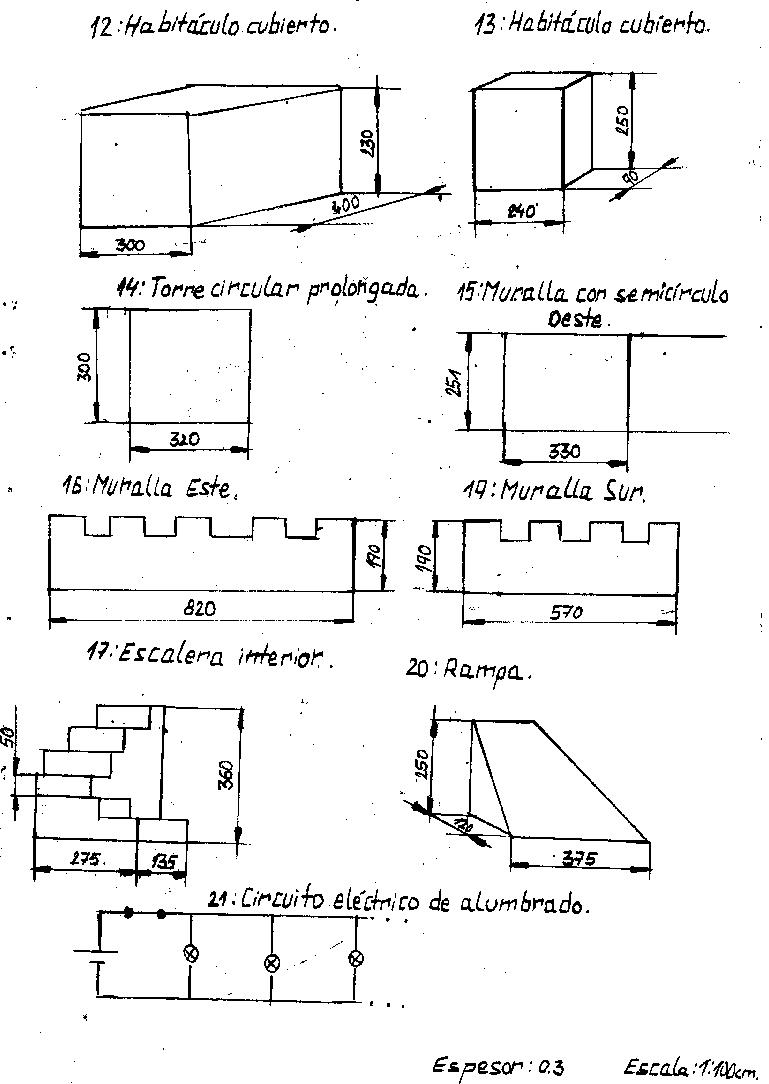

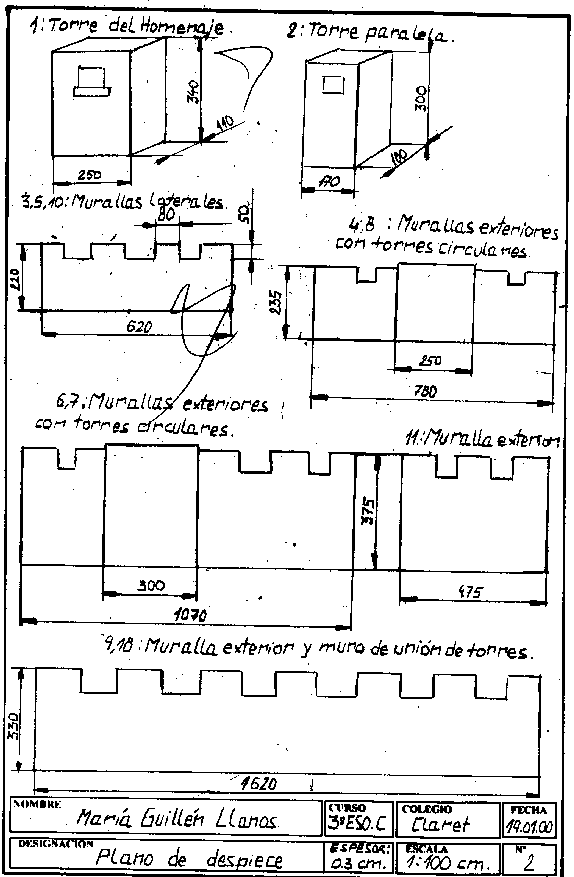

PARTES Y PIEZAS QUE COMPONEN EL DISEÑO
Castillo: Paredes exteriores: almenadas. De 50 mm. de altura.
Acompañadas de torres semicirculares con la misma altura aproximada.
Pared interior: une las torres de base cuadrada con
arcos de medio punto. A la mísma altura.
Muralla: Paredes almenadas de 50mm. de altura y unos
60mm. de longitud en el sur, este y oeste rodeando el castillo con intercalaciones entre
ellas para el acceso al castillo.
JUSTIFICAR BREVEMENTE LA ELECCIÓN
Mi grupo y yo hemos elegido este diseño de la maqueta del castillo de
Medellín porque nos ha parecido que resolvía nuestra propuesta de la mejor forma y que
había sido valorado como el mejor de nuestro grupo. Refleja muy bien el coste,
características, materiales, herramientas, medidas... de la maqueta y consideramos que
presenta muy bien el trabajo que nos disponemos a realizar. Dicho esto, nos ponemos manos
a la obra de la segunda fase de este proyecto planteado y de este informe diseñado: la construcción.
COSTE DE MATERIALES
PROYECTO: Castillo de Medellín.
CURSO:
3º ESO GRUPO: C
| Nº |
MATERIAL |
P/U |
CANTIDAD |
P. TOTAL |
| 1 |
Madera de aglomerado. Espesor 10 mm. Tableros de 500x400 mm. |
1.8032 |
1 |
1.8032 |
| 2 |
Madera de contrachapado. Espesor 3 mm. Tableros de 400x300 mm. |
1.1420 |
3 |
3.4260 |
| 3 |
Cola de carpintero. Envase de 1 l. |
1.2021 |
1 |
1.2021 |
| 4 |
Cartulina. Espesor 0,1 mm. con medidas de lámina 600x400 mm. |
0.1803 |
1 |
0.1803 |
| 5 |
Pintura. Bote de 0,25 l. |
1.2021 |
2 |
2.4043 |
| 6 |
Bombillas. Pequeñas de 1.5 v. |
0.0901 |
17 |
1.5327 |
| 7 |
Casquillos. Pequeños y en círculo. |
0.30 |
17 |
5.1 |
| 8 |
Cable. 1m. Espesor 3 mm. |
0.601 |
2 |
1.2021 |
| 9 |
Interruptor. 10x20x10 mm. |
0.601 |
1 |
0.601 |
| 10 |
Fusible. 10x20x20 mm. |
0.601 |
1 |
0.601 |
| 11 |
Pelos de segueta. Espesor 1 mm. Longitud 200 mm. |
0.0901 |
5 |
0.4508 |
| 12 |
Brocha de pelos gruesos de 100 mm. de longitud y 50 mm. en la
"cabeza de brocha". |
0.601 |
1 |
0.601 |
| 13 |
Mano de obra. |
6.0606 |
5 |
30.3030 |
|
| IVA (15%) |
| COSTE DE MATERIALES |
|
|
